UIC60-Schiene für den Schwertransport-
UIC60-Schiene, auch bekannt als Rail UIC60, UIC 60 Rail oder UIC60 Rail, ist eine standardmäßige schwere Schiene, die für Hoch-Last- und Hochgeschwindigkeits-Eisenbahnsysteme entwickelt wurde. Mit einem Nenngewicht von 60 kg/m ist sie einer der am weitesten verbreiteten Schienentypen im Schwerlastverkehr. Das standardisierte uic60-Schienenprofil sorgt für hohe Festigkeit, stabilen Rad-{10}}Schienenkontakt und lange Lebensdauer unter extremen Belastungen.
Bei Schwerlastbahnen müssen die UIC60-Schienenabmessungen strikt den Normen EN 13674-1 oder UIC 860 entsprechen. Jede Abweichung kann sich direkt auf die Gleisstabilität, Sicherheit und Wartungskosten auswirken.
GNEE-SCHIENEsorgt für strenge Maßtoleranzen, stabile metallurgische Qualität und konsistente Walzgenauigkeit für UIC60-Schienen und unterstützt gleichzeitig komplette Schienensysteme und Verarbeitungslösungen für Schwertransportanwendungen.

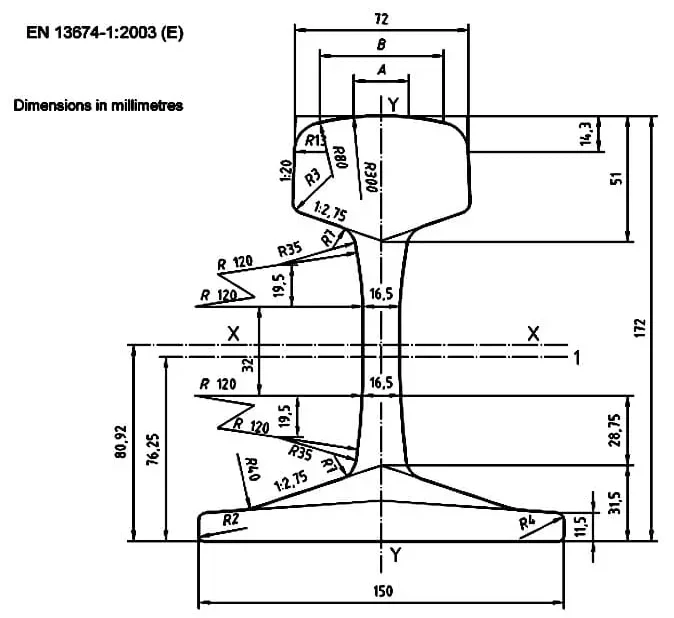

Standard-UIC60-Schienenabmessungen
In Schwerlastsystemen sorgt die Einhaltung dieser exakten UIC60-Schienenabmessungen für eine ordnungsgemäße Lastverteilung, verringert die Spannungskonzentration und verhindert einen vorzeitigen Schienenausfall.
| Profil | Standard | Abmessungen mm | Abschnitt S | Masse m | ||||
|---|---|---|---|---|---|---|---|---|
| H | B | C | D | E | cm² | kg/m | ||
| 60E1 (UIC60) | EN 13674 – 1 | 172,00 | 150,00 | 72,00 | 51,00 | 16,50 | 76,70 | 60,21 |
Warum sind diese Abmessungen für den Schwerlastverkehr von entscheidender Bedeutung?{0}}
Schwerlastbahnen unterliegen extremen Achslasten, die oft 25–40 Tonnen pro Achse übersteigen. Unter solchen Bedingungen spielt die Geometrie der Schiene UIC 60 eine entscheidende Rolle.
Die Bedeutung jeder Dimension kann wie folgt verstanden werden:
- Schienenhöhe (172 mm):Bietet Biegefestigkeit und vertikale Steifigkeit. Dies trägt dazu bei, ein Durchbiegen der Schiene bei hoher Belastung zu verhindern.
- Kopfbreite (72 mm):Gewährleistet eine ausreichende Kontaktfläche mit den Eisenbahnrädern. Dadurch werden Kontaktbeanspruchung und Verschleiß reduziert.
- Basisbreite (150 mm):Verbessert die Seitenstabilität und verteilt die Last gleichmäßig auf Schwellen und Schotter.
- Bahnstärke (16,5 mm):Überträgt Scherkräfte und bewahrt die strukturelle Integrität bei wiederholten Belastungszyklen.
Diese Strukturparameter ermöglichen es der UIC60-Schiene, dynamischen Kräften, thermischer Ausdehnung und langfristiger Ermüdung standzuhalten.
Material- und mechanische Abstimmung mit Abmessungen
Abmessungen allein reichen nicht aus. Für Schwerlastbahnen muss die UIC60-Schienenspezifikation mit geeigneten Materialqualitäten kombiniert werden.
| Material | Anwendung |
|---|---|
| R260 | Standardmäßiger Einsatz auf schweren Schienen |
| R350HT | Hohe Verschleißfestigkeit, Schwertransport bevorzugt |
| U71Mn | Hohe Festigkeit, Ermüdungsbeständigkeit |
In Schwertransportsystemen größerUIC60-SchienenabschnittIn Kombination mit hochfestem Material verbessert sich die Widerstandsfähigkeit gegen Verschleiß, Verformung und Ermüdungsrissbildung.
Diese Kombination ist für eine lange Lebensdauer und eine geringere Wartungshäufigkeit unerlässlich.
FAQ – UIC60-Schiene für Schwertransporte.-
1. Sind die UIC60-Schienenabmessungen bei Schwerlastbahnen unterschiedlich?
Die Nennabmessungen der uic60-Schiene bleiben gemäß der Norm EN 13674-1 gleich. Schwerlastbahnen erfordern jedoch viel strengere Toleranzen und Qualitätskontrollen. Dies bedeutet, dass die Geometrie der UIC60-Schiene präziser sein muss und die Schiene höhere mechanische und Inspektionsstandards erfüllen muss.
2. Warum wird die UIC60-Schiene für Schwertransportsysteme bevorzugt?
Der uic60-Schienenabschnitt bietet hohe Festigkeit, gute Stabilität und ausgezeichnete Ermüdungsbeständigkeit. Seine Abmessungen sind für schwere Lasten und Dauerbetrieb optimiert. Dadurch eignet sich die UIC 60-Schiene sowohl für den schweren Güterverkehr als auch für Hochgeschwindigkeitsbahnsysteme.
3. Was ist das kritischste Maß der UIC60-Schiene?
Alle Abmessungen sind wichtig, aber Schienenhöhe und Kopfbreite sind besonders wichtig. Sie wirken sich direkt auf die Tragfähigkeit und die Verschleißleistung aus. Das präzise UIC60-Schienenprofil gewährleistet einen stabilen Radkontakt und reduziert die Spannungskonzentration.
4. Können die Abmessungen der UIC60-Schiene angepasst werden?
Die wichtigsten UIC60-Schienenabmessungen müssen internationalen Standards entsprechen. Länge, Bohrung und Verarbeitung können jedoch individuell angepasst werden. Dadurch kann Rail UIC 60 spezifische Projektanforderungen erfüllen, ohne die Standardkompatibilität zu beeinträchtigen.
Schwerlast-Eisenbahnprojekte erfordern mehr als nur StandardUIC60-Schiene. Sie verlangen PräzisionUIC60-Schienenabmessungen, hochfeste Materialien und gleichbleibende Qualität im gesamten Schienensystem. Jedes Detail, von der Profilgenauigkeit bis zur Materialauswahl, wirkt sich direkt auf die langfristige Leistung und die Wartungskosten aus.
GNEE-SCHIENEkonzentriert sich auf die Lieferung von Stabilitätuic60-Schienenspezifikation, mit strenger Maßkontrolle, zuverlässigen mechanischen Eigenschaften und flexiblen Verarbeitungsmöglichkeiten wie Schneiden, Bohren und passenden Befestigungssystemen. Diese Funktionen tragen dazu bei, sicherzustellen, dass jederSchiene uic60fügt sich nahtlos in anspruchsvolle Bahnumgebungen ein.
Für Projekte mit schwerem Güterverkehr, Hochgeschwindigkeitsstrecken-oder gemischten Verkehrssystemen ist die Auswahl des Richtigen wichtigUIC 60-SchieneDie Konfiguration ist der Schlüssel zur Erzielung einer langen Lebensdauer und Betriebseffizienz.GNEE-SCHIENEunterstützt optimierte Bahnlösungen, die auf reale Arbeitsbedingungen zugeschnitten sind und dazu beitragen, die Sicherheit zu verbessern, den Wartungsaufwand zu reduzieren und den Gesamtwert des Projekts zu steigern.
klicken Sie hierum eine maßgeschneiderte Lösung für die 60E1-Schiene zu erhalten.
