Welche Funktion hat die Schienenschwellenplatte?

A Schienenankerplatteist eine Stahlplatte, die bei Eisenbahnen verwendet wird, um die Last von den Stahlschienen zu verteilen, Schäden an den Schwellen (Schwellen) zu verhindern und die Schienen auf der richtigen Spurweite zu halten. Es vergrößert die Auflagefläche unter der Schiene, was dazu beiträgt, die enormen Kräfte der Züge auf eine größere Fläche zu verteilen und die Schwellen vor Schnitten durch die Schiene zu schützen. Es bietet außerdem eine glatte Auflagefläche für die Schiene und hält die Schienen mit Hilfe anderer Komponenten wie Spikes oder Clips in der richtigen Position.

Schlüsselaufgaben einer Schienenankerplatte

• Lastverteilung:Verteilt das konzentrierte Gewicht des Zuges von der Schiene auf einen größeren Bereich der Schwelle, wodurch die Belastung der Schwelle verringert und eine Beschädigung verhindert wird.

• Wartung des Messgeräts:Hält die Schienen im richtigen Abstand zueinander, was für die Sicherheit und Stabilität des Gleises von entscheidender Bedeutung ist.

• Schutz der Schwellen:Bietet eine glatte, ebene Auflagefläche für die Schiene, die verhindert, dass die Schiene in das Holz oder den Beton der Schwelle schneidet.

• Schienenausrichtung:Sorgt für die vertikale Ausrichtung der Schiene und verhindert seitliche Bewegungen unter der Kraft vorbeifahrender Züge.

• Befestigung:Funktioniert mit anderen Komponenten wie Spikes und Bolzen, um die Schienen fest an den Schwellen zu befestigen.

Je nach Anwendung und Design können Ankerplatten in viele Typen unterteilt werden.Einzelschulter-Ankerplatte, Doppelschulter-Ankerplatte und Haken-Doppel-Ankerplattesind drei typische Arten von Ankerplatten.

Einschulter-Ankerplatte

Eine Ankerplatte mit einer Schulter bedeutet, dass die Oberseite der Ankerplatte eine Schulter hat, die auf die Schienenbasis passt. Einschulter-Verbindungsplatten sind eine alte Art von Verbindungsplatten, die nicht verfügbar sind. Die Einzelschulter-Ankerplatte ist für fast alle Schienenbreiten geeignet. Am häufigsten wird die Breite der Schienenbasis den Anforderungen entsprechend angepasst. Die einzelne Schulter befindet sich normalerweise an der Außenseite der Schiene.

Doppelte Schulterplatte

Im Vergleich zur Einfachankerplatte enthält die Doppelschulterankerplatte zwei Schultern auf der Oberseite. Ein derzeit verwendeter Typ ist auch die Doppelschulter-Ankerplatte. Gemäß der AMREA-Norm sind Doppelschulter-Verbindungsplatten erhältlich5-1/2″ und 6″Grundschiene. Zu den gängigen Typen gehören:4 Löcher, 5 Löcher, 6 Löcher, 7 Löcher, 8 Löcher.

Haken Sie die Doppelankerplatte ein

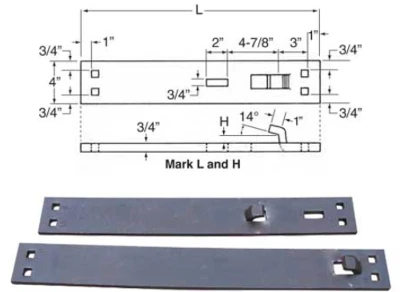

Haken Sie die Doppelankerplatte ein, oder kurz HTTP, ist eine Art Ankerplatte, die für Herzstück, Führungsschiene und hinter dem Schienenfuß verwendet wird. Die Haken-Doppelankerplatte verfügt über ein Langloch, wodurch sie sich von anderen Arten von Ankerplatten unterscheidet. Im Allgemeinen ist die Haken-Doppelankerplatte nach dem AREMA-Standard konstruiert und passt auf alle Schienenabschnitte. Darüber hinaus funktionieren Hakenschwellenplatten paarweise zu einer einzelnen Eisenbahnschwelle. Das Diagramm der Haken-Doppelankerplatte ist unten dargestellt:

Je nach Hakentyp gibt es drei Standardtypen der Haken-Doppelankerplatte: Typ L, Typ LR und Typ H. Unter allen Standard-Haken-Doppelankerplatten von AMERA gibt es3/4" und 1"dick sind zwei beliebte Typen.

Für 3/4''Dicke: L23, L27, L31, LR23, LR27, LR31, H23, H27, H31.

Für 1'' Dicke: L29, L33, L37, LR28, LR32, LR36, H29, H33, H37, H41.

Zusätzlich zu diesen Arten von Ankerplatten gibt es viele andere Arten wie zAnkerplatte fürKPO-Schienenbefestigung, und usw.

Schienenschwellenplatten spielen eine wichtige Rolle bei der Gewährleistung der Sicherheit von Eisenbahn und Fahrgästen. Es hat die Funktion, die Schienen zu stützen und die Schwellen zu schützen.GNEEkann Ihnen hochwertige und zuverlässige Schienenankerplatten liefern und alle unsere Produkte werden von einer ganzen Reihe von Inspektionseinrichtungen im Qualitätszentrum geprüft. Sowohl Standard- als auch kundenspezifische Schienengrundplatten sind gemäß Ihrer Zeichnung und Ihrem Muster erhältlich.
