SchraubenspitzenAuch als Fadenspikes bekannt, sind Kernbefestigungselemente, mit denen Schienen sichtbar werden. Insbesondere in der Eisenbahntechnik verbinden sie sich mit Schläfern über eine Gewindestruktur und bieten eine stärkere Haltekraft und Auszugsbeständigkeit als herkömmliche Spikes. Schraubenspikes, die von Gnee Rail erzeugt werden, bestehen typischerweise aus Stahl der Klasse 3 und werden aufgrund der Gewinde auf der Oberfläche ihrer Schenkel als "Schraubenspikes" bezeichnet. Ihre Zugfestigkeit ist 0,5 bis 1,0 -mal höher als die von gewöhnlichen Spikes, aber ihr Push -Widerstand ist 50% niedriger. Aufgrund der Unannehmlichkeiten der Demontage und Montage und der Schwierigkeit, das Messgerät anzupassen, werden sie in der Regel in Eisenbahnwäldern verwendet.
Die GNEE -Schiene kann Schraubenspikes mit verschiedenen Spezifikationen sowie eine Reihe von Eisenbahnbefestigungen wie Elastizitätsklammern, Fischplatten, Schrauben und Muttern, flache Unterlegscheiben, Gummi -Pads, Eisenbahnbausbauteile und Messstangen liefern.
Gnee Rail bietet die folgenden Arten von Schraubenspikes an:

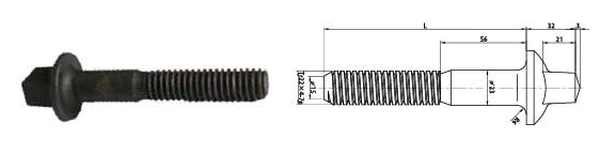

SS Series Sleeper Screw
| Typ | Spezifikation | Gewicht/kg | Oberfläche | Standard |
| SS 1/130 | M22*130 | 0.451 | UIC | |
| SS 1/150 | M22*150 | 0.478 | Natürlich | Arema |
| SS 2/180 | M22*150 | 0.595 | Zink | Gb |
| SS 5/150 | M24*150 | 0.545 | Malen | oder |
| SS 6/150 | M26*150 | 0.702 | Öl | Nach Ihren Zeichnungen oder Proben. |
| SS 7/180 | M24*180 | 0.636 | Entsprechend Ihren Bedürfnissen. | |
| SS 8/140 | M24*140 | 0.528 | ||
| SS 8/150 | M24*150 | 0.548 |
Quadratscheibespike
| Typ | Spezifikation | Material | Oberfläche | Standard |
| Quadratscheibespike | M22*145 | 45# | Natürlich | UIC |
| 55Q | Zink | Arema | ||
| M22*155 | Q235 | Malen | LÄRM | |
| M22*165 | oder | Öl | Gb | |
| M22*185 | Entsprechend Ihren Bedürfnissen. | Entsprechend Ihren Bedürfnissen. | oder | |
| M22*195 | Nach Ihren Zeichnungen oder Proben. | |||
| Andere Arten |
Sechskantspike
| Grad | 4.6 | 5 .6 | 8.8 | 10.9 |
| Material | Q235 | 35# | 45# | 40cr |
| Mechanisch | Zugfestigkeit: größer oder gleich 400 mPa | Zugfestigkeit: größer oder gleich 500 mPa | Zugfestigkeit: größer oder gleich 800 mPa | Zugfestigkeit: größer oder gleich 1000 mPa |
| Ertragsfestigkeit: größer oder gleich 240 mPa | Ertragsfestigkeit: größer oder gleich 300 mPa | Ertragsfestigkeit: größer oder gleich 640 mPa | Ertragsfestigkeit: größer oder gleich 900 mPa | |
| Dehnung: größer oder gleich 22% | Dehnung: größer oder gleich 20% | Dehnung: größer oder gleich 12% | Dehnung: größer oder gleich 9% | |
| Kaltes Biegen: 90 Grad | Kaltes Biegen: 90 Grad | Kaltes Biegen: 90 Grad | Kaltes Biegen: 90 Grad | |
| ohne Riss | ohne Riss | ohne Riss | ohne Riss | |
| Oberfläche | einfach (geölt), Oxidschwarz, Zink, HDG, Wachs, Bitumen, Dacromet, Sherardisierung | |||
Doppelkopf-Schraubenspitze
| Größe: 23 × 174 |
| Note: 4.6, 5,6, 8,8, 10,9 |
| Rohmaterial: 35# |
| Rohmaterial: Q235, 35#, 45# |
| Oberflächenbehandlung: einfach (geölt), Bluing, Zink, HDG usw. |
ASTMA66-87 Schraubspitze
GNEE RAIL versorgt auch die Bahnschläferspitzen mit dem Standard ASTMA66-87, Standardfestigkeit 65000psi oder hohe Stärke 100000psi sind verfügbar. Zu den allgemeinen Größen gehören 3/4 ", 7/8", 15/16 ".
Schraubenspitze mit einer großen Festplatte für Afrika und Südamerika
Schienenschraubenspitzen mit großer Festplatte werden hauptsächlich in Südamerika und Afrika angewendet
Durchmesser:22 mm, 23 mm
Länge:115 mm, 133 mm, 178 mm
3V -Schläferschraube
Die mechanischen Eigenschaften der 3 -V -Schläferschraube entsprechen NF F 50006.
Spannungsstärke:700mpa (min)
Verlängerung:12% (min),,
Kalte Biegung:30 Grad ohne Riss.
| Typ | Dimension (mm) | Gewicht (kg) |
| V20-135 | M20×135 | 0.438 |
| V23-115 | M23×115 | 0.48 |
| V23-135 | M23×135 | 0.55 |
| V23-155 | M23×155 | 0.62 |
| V23-215 | M23×215 | 0.78 |
| V26-115 | M26×115 | 0.55 |
Spannungsspitze mit hoher Spannung
Hochspannungsspannungsspitze wird auch als Schraubenspike für Holzschläfer bezeichnet. Größe: 15/16 × 6-1/2.
| Zugfestigkeit | Ertragsfestigkeit | Verlängerung | Bereichsreduzierung | Härte |
| 120.000psi (min) | 92.000psi (min) | 14%(min) | 35%(min) | HRC22-HRC3 |
DHS35 Schraubenspitze
DHS35 Rail Sleeper Screw Spike kann als Teil des SKL14 -Schienenverschlusssystems verwendet werden
Durchmesser:24 mm
Länge:158 mm und 161 mm
T Typ Schraube Spike NF-F 50014
T tippen Sie die Schraubenspitze mit runden Gewinde gemäß dem Standard NF-F 50014.
Tauchspitze
Der Dive Spike verfügt über breite Anwendungen, darunter Holzkonstruktionsstraßen und Paneele, Bridge- und Trestle Guard Rails, Motorauto-Einrichtung, Docks usw. Der Tauchspitz hat Vorteile der niedrigen Installationskosten und -wartungskosten. Treffen Sie sich mit dem Standard ASTMA66-87, kaltes Biegen von 90 Grad ohne Riss.
Hauptgröße:5/8 × 10 und 7/8 × 7
Material:35#
| Zugfestigkeit | Ertragsfestigkeit | Dehnung 2 " |
| 414mpa | 207mpa | >18% |
Ähnlich ist das dieHundebahnspitze. Wenn Sie den Unterschied zwischen diesen beiden Arten von Eisenbahnspitzen wissen möchten, bitteklicken Sie hier. Wenn Sie detailliertere Informationen zu den oben genannten Produkten benötigen, bitteKontaktieren Sie uns.
