Typ V Befestigungssystem

DerElastic Clip V - Typ -Befestigungssystem Typist ein Schienenbefestigungssystem zum Strecken von Schienen mit Schultern. Der elastische Clip V - Typ Fadener ist geeignet, um 60 kg/m Schienen auf Hoch - Speed Railways mit Ballaststrecken zu legen, darunter:

1) High - Speed Railway mit einer Geschwindigkeitsbewertung von 350 km/h mit einer mobilen Einheit (maximales Achsgewicht 170KN);

2) Die 250 km/h -Geschwindigkeitsqualität hoch - Geschwindigkeitsbahn mit der mobilen Einheit (maximales Achsgewicht 170 Kn) kann eine kleine Anzahl gewöhnlicher Passagierfahrzeuge berücksichtigen (das maximale Achsgewicht des Lokomotivs beträgt 230 Kn) und eine kleine Anzahl von LKWs (das maximale Achsengewicht beträgt 230 Kn).

Typ V Befesternungsliste der Systemkomponenten
Typ V Befesternungsliste der Systemkomponenten
Artikel	Menge	Material
Schienenclip	2	60SI2MNA
*Schraubenspitze*	2	20mntib
Flache Waschmaschine	2	Q235A
Weltraumstücke	2	Q235A
Schürze	2	Gummi
Eisenbahnbelastung	1	Eva oder Gummi
Verstellbarer Pad	1	Pe
Plastikdübel	2	PA66

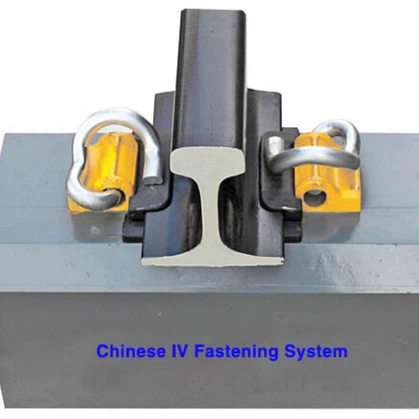

Typ IV Rail Clip Clip Befestigungssystem

DerTyp IV Elastic Clip Befestigungssystemist ein Schnallensystem für eine schulterfreie Gleisschiene. Das Typ -IV -Elastizitäts -Clip -Verschluss ist für die Verlegung von 60 kg/m -Schienen auf hohem - Speed Railways geeignet, einschließlich:

1) High - Speed Railway mit einer Geschwindigkeitsbewertung von 350 km/h mit einer mobilen Einheit (maximales Achsgewicht 170KN);

Anzahl der Teile für jeden Satz von Schienenclip IV -Befestigungssystem


Gegenstand Nr.	Name	Qty/Set (PCs)	Material	Masse oder Volumen	Bemerkung
1	G4 Spring Clip	2	60SI2MNA	1,60 kg	In allgemeinen Gebieten eingesetzt
	Ja Spring Clip			1,26 kg	An Schienenverbindungen verwendet
	JB Spring Clip			1,28 kg	An Schienenverbindungen verwendet
2	Schiene Schulter TZ4	2	QT450-10	2,80 kg
3	Schienenisolator G4	2	PA66	107,3cm3	In allgemeinen Gebieten eingesetzt
3	Schienenisolator G4J	2	PA66	91,4cm3	An Schienenverbindungen verwendet
4	Gummi -Pad RP4	1	Natürlicher oder synthetischer Gummi	250cm3

Vergleich des elastischen Clip Typ IV- und V -Befestigungssystems

NEIN.	Projekt	Leistung
NEIN.	Projekt	Elastischer IV -Anschluss	Geben Sie V - Schienenverschluss ein
1	Sich an den Schienentyp anpassen	China 60 kg/m Schiene
2	Messgerät	1435 mm
3	Eisenbahnneigung	Ein 1:40 Schiene -Boden -Hang wird auf den Schläfer gelegt.
4	Bahnlängsbeständigkeit	Jeder Satz von Befestigungselementen ist größer als 9 Kn.	Im Allgemeinen ist jeder Satz von Befestigungselementen größer als 9 Kn. für Kleine Widerstandsbereiche, jeder Satz von Befestigungen ist ungefähr 4 Kn.
5	Systematische Flexibilität	Die statische Steifheit des unter {- Gummi -Gummi -Gummi -Pad beträgt 60 ± 10 Kn/mm; Das statische Steifigkeitsverhältnis von - beträgt nicht mehr als 2,0.
6	Ermüdungsleistung	Das Befestigungssystem wird gemäß EN13146-4 getestet. Nach 3 Millionen Lastzyklen sind nicht alle Teile beschädigt, die Messlänge beträgt weniger als 6 mm, und der Schnalle, der Längsbeständigkeit und die statische Steifheit der Knoten entsprechen den folgenden Anforderungen: Schnallendruck ändern sich weniger als 20 %; Schienenwiderstandswiderstand ändert sich weniger als 20%; Die statische Steifigkeit der Knoten ändert sich weniger als 25%.
7	Isolationsresistenz	Das Befestigungssystem wird gemäß EN13146-5 getestet. Der Isolationswiderstand zwischen den beiden Schienen beträgt größer als 3 Ω · km und erfüllt die Anforderungen der Spurschaltung für ihren Isolationswiderstand.
8	Harte Bedingungen Umwelt Auswirkungen	Das Befestigungssystem kann nach dem in EN13146-6 beschriebenen 300-Stunden-Salzspray-Test erfolgreich mit einem manuellen Demontage-Instrument abgebaut werden.
9	Schiene linke und rechte Position Einstellung	Die linke - Rechtsbepassungsmenge der rechten Position des einzelnen - Die Gleisschiene ist -4 bis +2 mm; Die Messeinstellungsmenge beträgt -8 bis +4 mm und das Einstellpegel 1 mm.
10	Schienenhöhe Einstellung	Kann nicht einstellen	Einstellung der Schienenhöhenhöhe: 10 mm;
11	Schnallendruck und Reichweite	Der Druck eines einzelnen Federstangens beträgt mindestens 11 Kn und die Spannweite von 13 mm.	Der häufig verwendete elastische Schnallendruck beträgt größer als 10 Kn, der elastische Bereich 12 mm; Der elastische Schnallendruck mit kleinem Widerstand beträgt 4,5 Kn und der elastische Bereich 9,5 mm.
12	Eingebetteter Teil Pull - Out -Widerstand	Der Zug - Aus dem eingebetteten Eisensitz im Schläfer beträgt mindestens 60 Kn.	Der Ziehen - Out -Widerstand der eingebetteten Buchse im Schläfer beträgt mindestens 60 Kn.
