DJK5-1 Schienenbefestigungssystem

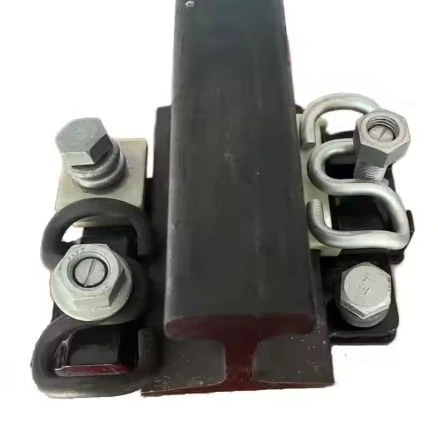

DerSchienenbefestigungssystem DJK5-1ist ein federndes -getrenntes-Befestigungselement, das für Inspektionsgruben in 50-kg/m-Eisenbahndepots und für monolithische Gleisbetten mit kurzen Schwellen entwickelt wurde.GNEE-SCHIENEliefert das komplette System - Clips,Ankerplatten, Spurplatten, Befestigungselemente und Nylondübel - für Standard--Spuranwendungen.
Systembeschreibung
- Normalspur-Eisenbahnanwendung (1435 mm).
- Verwendet elastische Clips vom Typ A (allgemeine Abschnitte) und elastische Clips vom Typ B (Schienenverbindungen), beide Ø13 mm.
- Geeignet für 50-kg/m-Schienen auf Inspektionsgrubengleisen und monolithischen Gleisbetten mit kurzen Schwellen.
Technische Spezifikationen
Die folgenden Werte sind typisch für das DJK5-1-System; Lassen Sie sich von unseren Ingenieuren die genauen Anforderungen für Ihr Projekt bestätigen
| Parameter | Spezifikation | Testbasis |
|---|---|---|
| Vertikale statische Steifigkeit | 30–50 kN/mm | Gemäß der anwendbaren UIC-Prüfmethode für Verbindungselemente |
| Anti-Kriechfestigkeit (pro Satz) | Größer oder gleich 11 kN | Gemäß EN 13146-4 (Längsschienensicherung) |
| Widerstand gegen Herausziehen des Nylondübels | >60 kN | Gemäß der geltenden chinesischen Norm für Befestigungseinsätze |
| Elektrischer Isolationswiderstand | > 10⁸ Ω | Gemäß der geltenden Isolationsprüfmethode für Befestigungssysteme |
Geometrische Einstellbarkeit
- Einstellbereich des Messgeräts: +8 mm / –12 mm.
- Maximale seitliche Verstellung: insgesamt 30 mm - 10 mm über Grundplattenverschiebung und 20 mm über Unterplattenausgleich.
Varianten des Messpads
- Standard-Mittel-Schienenpolster.
- Gelenk-spezifische Polster mit verstärktem Design für Schienenstöße.
Systemkomponenten (pro Set)
| Typ | Produkt | Spezifikation | Einheit | Menge/Set |
|---|---|---|---|---|
| Schienenbefestigungssystem DJK5-1 | Mutternabdeckung | Zum Zeichnen | Stk | 2 |
| Flache Unterlegscheibe | Zum Zeichnen | Stk | 2 | |
| Schienenclip | Typ A / B (Ø13 mm) | Stk | 2 | |
| Ankerplatte | Zum Zeichnen | Stk | 1 | |
| Zwischenmesspad | Nein. 8 | Stk | 1 | |
| Zwischenmesspad | Nein. 10 | Stk | 1 | |
| T-Schraube M22 | Zum Zeichnen | Stk | 2 | |
| Mutter M22 | Zum Zeichnen | Stk | 2 | |
| Schraubdorn T24×150 | Zum Zeichnen | Stk | 2 | |
| Federscheibe 24 | Zum Zeichnen | Stk | 2 | |
| Gummiauflage | Typ I | Stk | 1 | |
| Gummiauflage | Typ II | Stk | 1 | |
| Nylondübel | Zum Zeichnen | Stk | 2 |
Qualität und Standards
Alle Komponenten werden gemäß den geltenden chinesischen Eisenbahnbefestigungsspezifikationen hergestellt und geprüft und gemäß den mit dem Kunden vereinbarten Anforderungen getestet. Materialzertifikate und Prüfberichte liegen jeder Lieferung bei; Eine Inspektion durch Dritte-ist auf Anfrage möglich.
Häufig gestellte Fragen
Wofür wird das DJK5-1-System verwendet?
Es handelt sich um eine federnde Klammerbefestigung für 50-kg/m-Schienen in Inspektionsgruben von Eisenbahndepots und auf monolithischen Gleisbetten mit kurzen Schwellen.
Was ist der Unterschied zwischen Typ-A- und Typ-B-Clips?
Clips vom Typ A werden an allgemeinen Abschnitten und Clips vom Typ B an Schienenstößen verwendet. Bei beiden handelt es sich um elastische Clips mit Ø13 mm innerhalb der DJK5-1-Konfiguration.
Wie viel Schienenverstellung ermöglicht das System?
Spurweitenverstellung von +8 mm / –12 mm, mit einer maximalen seitlichen Verstellung von 30 mm (10 mm durch Grundplattenverschiebung, 20 mm durch Unterplattenausgleich).
Können Sie das komplette Set oder einzelne Komponenten liefern?
Ja. Wir liefern komplette Satzbaugruppen oder einzelne Ersatzkomponenten nach Zeichnung.
Fordern Sie ein Angebot an
Senden Sie Ihren Schienentyp, Schwellentyp, Ihre Menge und Ihre Zeichnungsanforderungen an unser Vertriebsteam oder verwenden Sie das Anfrageformular -. Wir bestätigen die Spezifikationen, Tests und Lieferung innerhalb von 24 Stunden.
