AREMA-Standard-Verbindungsplatte Diese Art von Eisenbahn-Verbindungsplatte wird hauptsächlich auf dem US-amerikanischen Markt verwendet. Zu den gängigen Größen gehören Verbindungsplatten mit 11 Zoll, 14 Zoll und 14-3/4 Zoll. Sie werden normalerweise für 5-1/2 Zoll und 6 Zoll breite Schienengrundplatten verwendet.
Arten von Schienenverbindungsplatten
Schienenankerplatten werden üblicherweise unterteilt in:
1. Einzelschulter-Verbindungsplatten
2. Doppelte Schulterverbindungsplatten
3. Verbindungsplatte der Gussschiene
4. Grundplatten für KPO-Befestigungssysteme
5. AREMA-Standard-Ankerplatte
6. AREMA-Haken-Doppelankerplatte
7. Andere Arten von Schienensohlenplatten

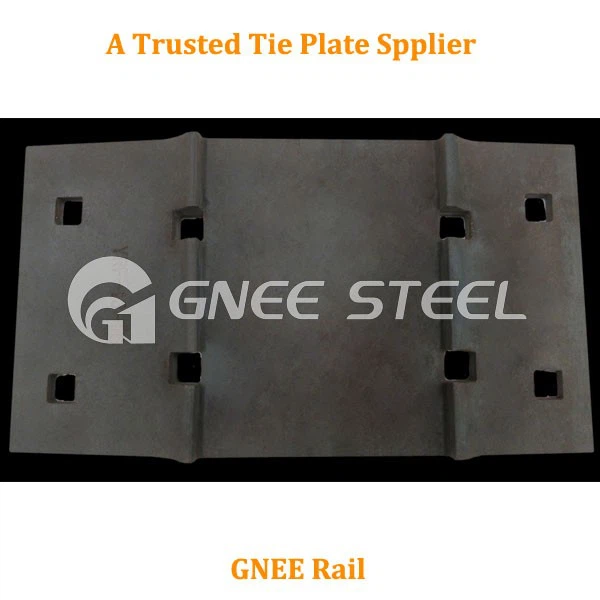

AREMA Standard-Ankerplatte
Diese Art von Schienenankerplatten wird hauptsächlich auf dem US-amerikanischen Markt verwendet. Zu den gängigen Größen gehören 11 Zoll, 14 Zoll und 14-3 / 4 Zoll Ankerplatten. Sie werden normalerweise für 5-1/2 Zoll und 6 Zoll breite Schienengrundplatten verwendet.
|
Schiene |
Platte |
||
|
AREMA Schienenabschnitte |
Basis Breiten |
Planen Nummer |
Länge Zoll |
|
140RE, 136RE, 133RE, 132RE |
6 Zoll |
22 |
18 |
|
21 |
16 |
||
|
13 |
14-3/4 |
||
|
12 |
14 |
||
|
11 |
13 |
||
|
119RE, 115RE |
5-1/2 Zoll |
20 |
15 |
|
8 |
14 |
||
|
7 |
13 |
||
|
6 |
12 |
||
|
100RE |
5-3/8 Zoll |
3 |
12 |
|
2 |
11 |
||
|
90RA-A |
5-1/8 Zoll |
2 |
11 |
|
1 |
10 |
||
|
Hinweis 1: Ankerplatten sind doppelschulterig, mit Ausnahme der Pläne Nr. 1 und 2, die eine Einzelschulter haben. Alle Ankerplattenabschnitte sind im Verhältnis 1:40 geneigt. Alle Ankerplattenabschnitte haben geneigte Enden. |
|||
Material: QT500-7 oder QT450-10 (geschmiedeter kohlenstoffarmer Stahl oder kohlenstoffreicher Stahl und gewalzter kohlenstoffarmer Stahl S275JR, Q235 usw.)
Modell: Maßgeschneidert nach Zeichnung
Oberfläche: Glatt geölt, sauerstoffschwarz
Produkttyp: Sandguss
Unsere Dienstleistungen
Für Standard-Eisenbahnteile fertigen und liefern wir schnell.
Für kundenspezifische Teile können wir Messungen an Ihren Mustern vornehmen und Zeichnungen erstellen sowie alle Eisenbahn- und einige Baubefestigungen wie folgt herstellen:
Elastischer Schienenclip und Schienenklemme, hochfester Bolzen mit Mutter und Unterlegscheibe, Schienengrundplatte, Ankerplatte, Schienenstuhl, Schienenlasche, Laschenbolzen mit Mutter und Unterlegscheibe, Schienenschulter, Schienenschraube und -spitze, Schienenisolator, Schienenkunststoffdübel , Aluminium-Vortok-Sprial, Gummi- und EVA-Pad, Schienenkranschiene und Stadtbahn, Stahlschwelle, automatischer Bolzen, Fundamentbolzen/Segmentbolzen, Huck-Bolzen und andere Ersatzteile.
GNEE Rail stellt nahezu alle Arten von Eisenbahnbefestigungen und verschiedene Standardkomponenten für Schienenfahrzeuge her. Als einer der führenden Hersteller von Eisenbahnbefestigungen in China sind wir nach ISO 9001:2015 zertifiziert. Mit unseren Fachkräften, ausreichender Verarbeitungskapazität und professionellem Service werden unsere Produkte in großem Umfang nach Nordamerika, Südamerika, Japan, Korea, Deutschland exportiert. Spanien, Italien, Belgien, Polen, Kasachstan, Pakistan, Australien, Indien, Indonesien, Sri Lanka, Mongolei und Südafrika usw.
