Was ist der Schienenrand?
In die Betonschwellen der Eisenbahn werden Schienenschultern eingegossen, um elastische Schienenklemmen und Stahlschienen zu befestigen. Je nach Produktionsprozess können Schienenschultern in eingegossene Schienenschulter und angeschweißte Schienenschultern unterteilt werden. Beide Arten von Schienenschultern haben die Funktion, elastische Schienenklemmen zu befestigen und die Schienenklemmen vor Diebstahl zu schützen.

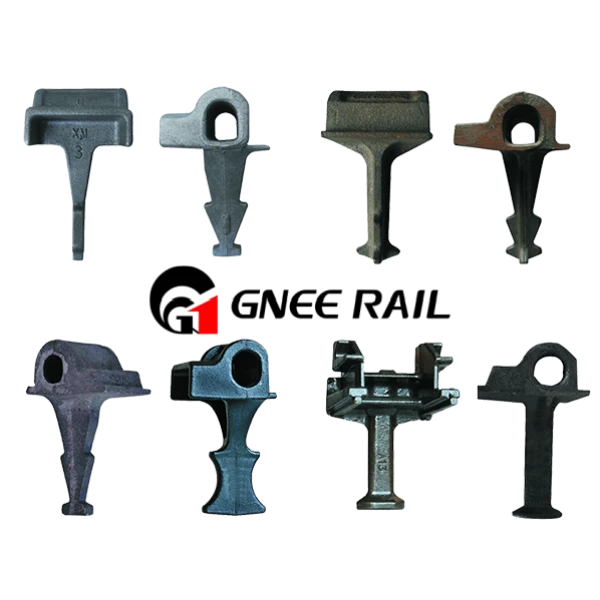

Eingegossene Schienenschultern:
Die eingegossene Schulter wird durch Guss aus Eisen hergestellt. Diese Schulter wird vorab in die Betonschwellen eingebettet und dient zusammen mit der elastischen Klammer der Befestigung der Schiene.
Bei den eingegossenen Schultermaterialien gibt es drei Typen: MCI-Schulter aus Temperguss, SGCI-Schulter aus Temperguss und SGCI-Schulter aus Sphäroidgraphitguss.
Chemische Materialzusammensetzung〔%〕der in Schienenschultern gegossenen Teile
| Material | C | Sie | Mn | P | S |
| QT400-15 | 3.6-.36 | 3.0-3.2 | 0.5 | 0.07 | 0.02 |
| Qt450-10 | 3.4-3.9 | 3.7-3.0 | 0.5 | 0.07 | 0.03 |
| QT500-7 | 3.4-3.8 | 2.5-2.9 | 0.6 | 0.08 | 0.025 |
Anschweißschulter:
Anschweißbare Schultern werden durch Warmschmieden hergestellt und werden an Stellen verwendet, an denen Standardschwellen nicht problemlos verwendet werden können und die Schultern daher auf die flachen Stahlgrundplatten geschweißt werden müssen. Auf diese Weise können die Schienenhalteeinheiten sowohl auf den Stahlbindern als auch auf den Grundplatten hergestellt werden, immer nach AREMA-Standard.
Anschweißschultern können für Clips mit einem Gewicht von 30 bis 113 Pfund verwendet werden.
Überlegungen zur Schienenschulter
Geschweißte Schienenschulterbefestigungen ermöglichen die Herstellung von Gleisbefestigungen auf Stahlschwellen und Stahlgrundplatten, wenn zur Befestigung der Schiene elastische Gleisklemmen vom Typ E verwendet werden.
Während gegossene Schienenschultern typischerweise in Betonschwellen eingebettet sind, können sie für Weichen- und Kreuzungsanordnungen mit vertikaler Gleisgeometrie auch an längere Stahlschwellenabschnitte oder tragende Träger geschweißt werden.
Die Fähigkeit von Gleisrändern, an bestimmten Stellen geschweißt zu werden, wird durch das Layoutdesign bestimmt, wodurch Gleisränder sehr nützlich und kostengünstig sind.
Schienenschulterbeschläge für bestimmte Gleisabschnitte sollten auf der Grundlage von Konstruktionskriterien verwendet werden, um die richtige elastische Klemmfußbelastung zu erreichen. Einige Schienenschultern sind für eine bessere Schweißnahtintegrität auch mit gefrästen Schweißflächen erhältlich.
