Schienenpolsterist eine Art Schienenbefestigung, die zwischen den Schienen und der Ankerplatte verwendet wird und normalerweise aus einer elastischen Polyurethanmatte besteht. Es wird normalerweise unter den Schienen und über der Ankerplatte verwendet. Gummi-Schienenpolster können die Erschütterungen abfedern, die die Fahrzeuge auf die Gleisplatte ausüben, sie schützen die Gleisplatte und die Schwelle vor Abrieb und Stößen und verlängern die Lebensdauer anderer Befestigungselemente.
Schienengummipads werden nach Kundenspezifikation gefertigt. Wir sind bereit, die Entwicklung der Designdokumentation zu übernehmen. Auch die gesamte notwendige Produktions- und Technologieausrüstung wird von -im eigenen Haus hergestelltGNEE-SCHIENE.
Die Anwendung von Schienengummipads im Eisenbahnbefestigungssystem
Schienenunterlagen für Schienenbefestigungssysteme W14, W21, W30
| Name Abmessungen (mm) | ||
 |
ZW 900dNT-201 | 180x139x9 |
 |
ZW 1000dNT-85 | 175x139x10 |
 |
ZW 900TT-124 | 180x124x9 |
 |
ZW 900TT | 180x149x9 |
 |
ZW 700NT /139/160-60 | 160x139x7 |
|
|
ZW 700NT /129/160-60 | 160x129x7 |
Schienenunterlagen für Schienenbefestigungssysteme KB65, ZBR, ARS-4
| Name | Abmessungen (mm) | |
 |

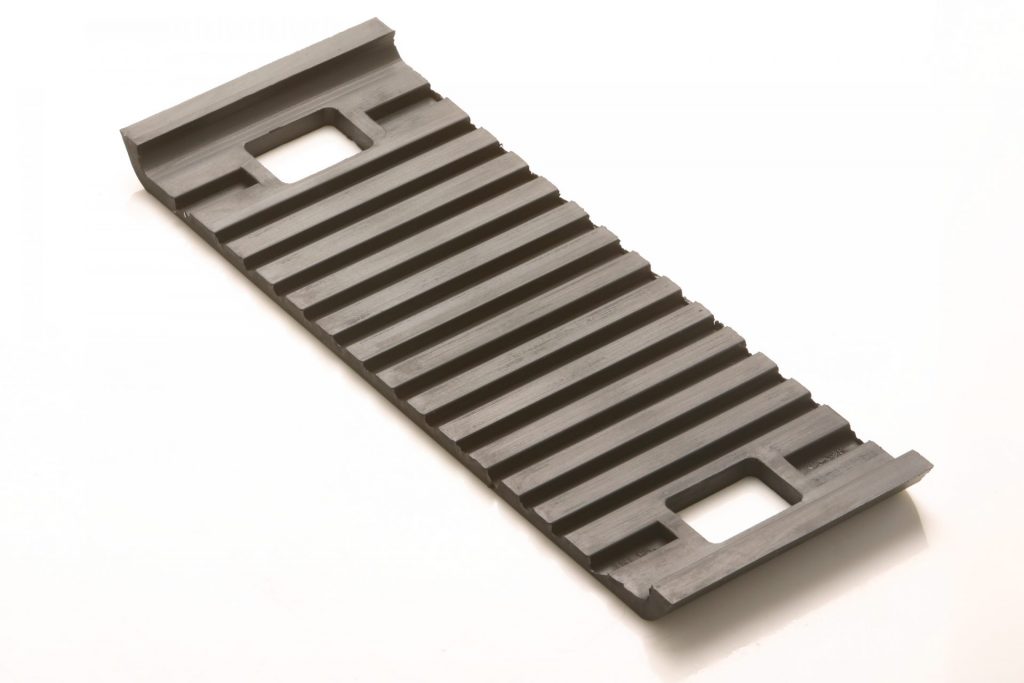

CP-328 CP-328 asymmetrisch |
399x145x10 |
 |

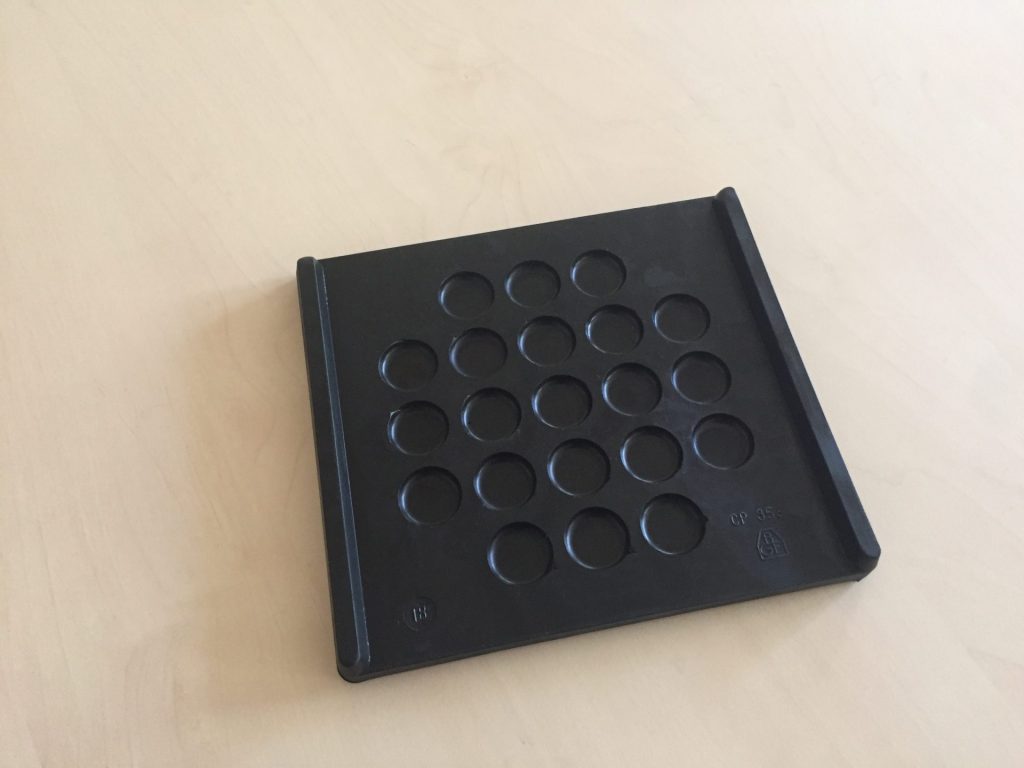

CP-356 R65 | 165x148x7 |
 |
CP-356 R50 | 166x130x10 |
 |
CP-318-03-1 | 163x150x8/11 |
 |
CP-318-02 | 163x150x6/9 |
 |
CP-248 | 190x148x10 |
 |

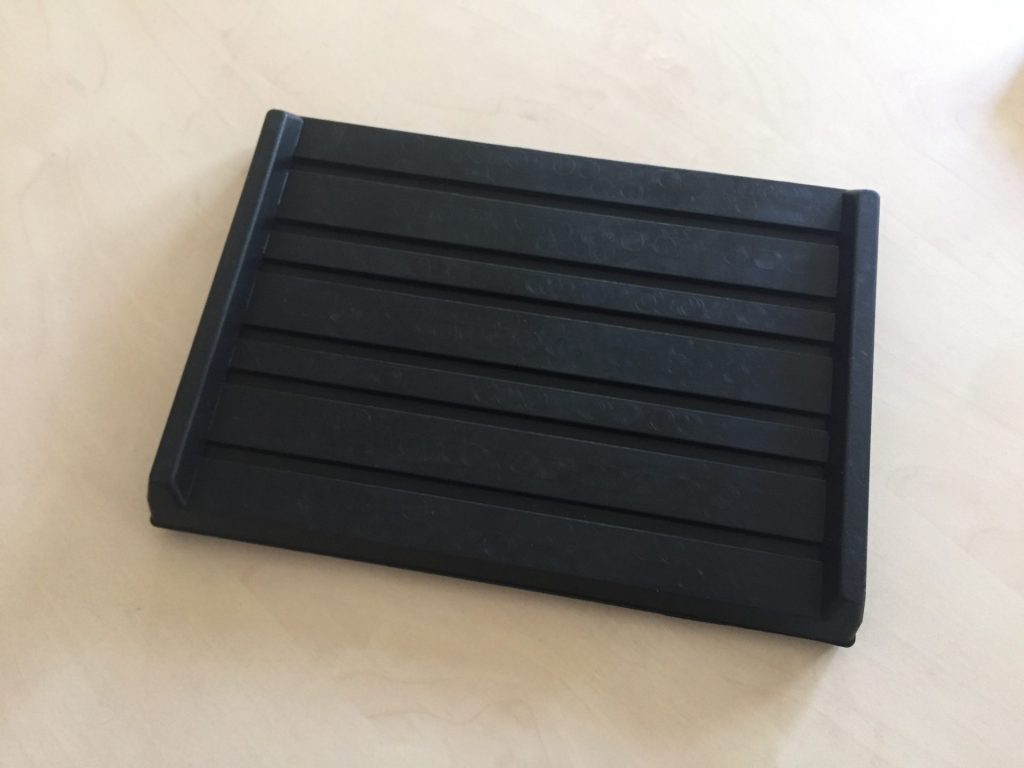

ARS-4 | 210x152x14 |
Andere Arten von Schienenpolstern
| Name | Abmessungen (mm) | |
|
|

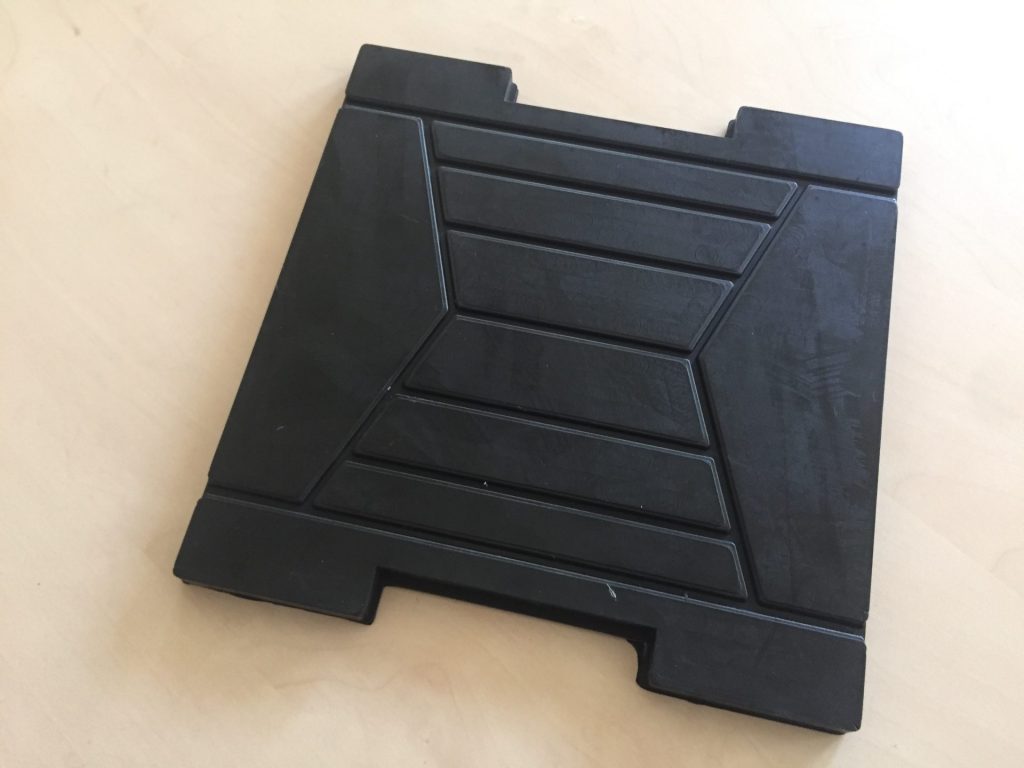

Geräuschreduzierende Gummiauflage | 195x190x10 |
|
|

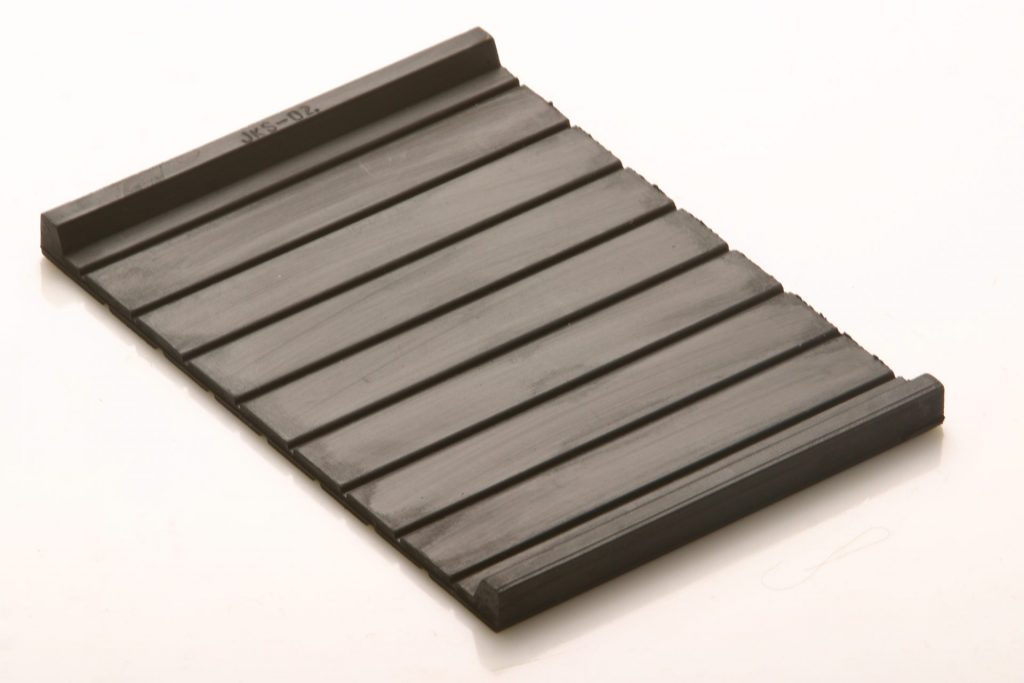

V 680.133 | 190x140x5 |
Aus welchem Material besteht die Schienengummiauflage?
Schienengummipads bestehen hauptsächlich aus Naturkautschuk oder synthetischen Elastomeren wie EPDM, oft gemischt mit Materialien wie SBR, NBR oder Polyurethan (PU), gemischt mit Füllstoffen wie Ruß zur Verstärkung und Vulkanisierungsmitteln, manchmal mit Stahlgeflecht- oder HDPE-Schichten für erhöhte Festigkeit und Haltbarkeit. Diese Verbundwerkstoffe bieten wesentliche Stoßdämpfung, Vibrationsdämpfung und Verschleißfestigkeit für Eisenbahnschienen.
Verwendete Hauptmaterialien:
- Naturkautschuk (NR): Geschätzt für seine hervorragende Elastizität und Stoßdämpfung.
| Gummi-Schienenpolster | ||
| Technischer Parameter | Einheit | Wert |
| Steifheit | KN | 90-130 |
| Härte Shore A | Grad | 72-80 Grad |
| Elektronischer Widerstand | Ω | Größer oder gleich 106 |
| Zugfestigkeit vor der Alterung | Mpa | Größer oder gleich 12,5 |
| Dehnung vor Alterung | % | Größer oder gleich 250 |
- Synthetische Kautschuke:
EPDM (Ethylen-Propylen-Dien-Monomer): Bietet hervorragende Wetter-, Hitze- und Ozonbeständigkeit.
Nitrilkautschuk (NBR): Zur Verbesserung der Ölbeständigkeit hinzugefügt.
Styrol-Butadienkautschuk (SBR): Eine übliche synthetische Kautschukkomponente.
Polyurethan (PU): Wird für hohe Verschleißfestigkeit und Haltbarkeit verwendet, insbesondere in anspruchsvollen Anwendungen.
- Füllstoffe und Zusatzstoffe: Ruß verstärkt den Gummi, während Vulkanisierungsmittel starke Vernetzungen erzeugen und manchmal auch Spezialmittel wie Titanat-Kupplungsmittel verwendet werden.
- Verstärkung: In einigen Designs sind Stahlgitter oder -platten eingebettet, um die Steifigkeit zu erhöhen, insbesondere bei mehrschichtigen Polstern.
- Andere Materialien: Einige Pads verwenden HDPE (High-Density Polyethylen) oder EVA (Ethylen-Vinylacetat) in ihren Formulierungen.
| HDPE-Schienenpolster | |||
| Technischer Parameter | Einheit | Technische Anforderung | Wert |
| Dichte | g/cm3 | 0.95-0.98 | 0.95 |
| Zugfestigkeit | Mpa | Größer oder gleich 19 | 19 |
| Verlängerung | % | >80 | 150 |
| Schmelzpunkt | Grad | 170-190 | 190 |
| Isolationswiderstand | Ω | Größer oder gleich 1×1010 | 3.5 ×1010 |
| Härte | A | Größer oder gleich 98 | 98(A) |
| EVA: Polyethylen 80 %, Vinylacetat 20 %. | |||
| Technischer Parameter | Einheit | Technische Anforderung | Wert |
| Dichte | g/cm3 | 0.95-0.98 | 0.95 |
| Zugfestigkeit | Mpa | Größer oder gleich 15 | 16 |
| Verlängerung | % | >500 | 550 |
| Schmelzpunkt | Grad | 170-190 | 170 |
| Isolationswiderstand | Ω | Größer oder gleich 1×1010 | 5.0 ×1010 |
| Härte | A | Größer oder gleich 90 | 92(A) |
GNEE-SCHIENEbietet außergewöhnliche elastische Schienenunterlagen verschiedener Art für Hochgeschwindigkeitsbahnen, Normalbahnen- und Kräne. Vor allem die Schienenpolster aus Gummi, EVA, TPEE und HDPE erfreuen sich bei den Kunden großer Beliebtheit. Unsere Eisenbahn-Gummipolster passen auf Schienen wie UIC54, UIC60, BS80lbs, BS100lbs usw. Wir verfügen über mehr als 130 Maschinensätze in unseren Produktionslinien, die eine jährliche Produktionskapazität von bis zu 2.000.000 Stück Schienenpolster erreichen können. Wir bieten eine große Auswahl an Schienenunterlagen und anderen Gleismaterialien zu wettbewerbsfähigen Preisen.
