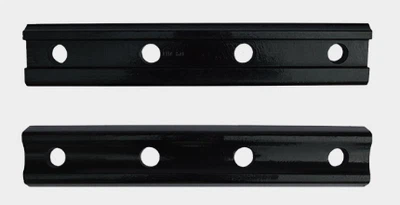

A Schienenlascheist ein struktureller Verbinder, der die funktionale Kontinuität in Gleissystemen wiederherstellt, indem er Schienenstege zu einem einheitlichen Spannungsübertragungspfad verbindet und so fortschreitende Schäden an Schienenenden durch zyklische Verkehrsbelastung verhindert.
GNEE-SCHIENEliefert Laschen passend zu GB 8–60 kg/m-Schienen, UIC50/54/60, DIN536 A55–A120-Kranschienen, QU70–QU120-Kranschienen, JIS-Modellen, AS1085-Schienen, BS11-Profilen und AREMA/ASCE-Standards und stellt Dokumentation für Installation und Inspektion bereit.
| Standard | Typ | Länge/Durchmesser | Gewicht/Material | |
| AREMA 2007 | 115RE | 4-Loch-24" | 17,04 kg | 45# Chemikalie |
| 115RE | 6-Loch-36" | 25,56 kg | Zusammensetzung(%): | |
| 132-136RE | 4-Loch-24" | 17,75 kg | C: 0.42-0.50 | |
| 132-136RE | 6-Loch-36" | 26,63 kg | Mangan: 0,50–0,80 | |
| UIC864 | UIC60 | 4 Loch-630/Φ26 | 18,07 kg | Si: 0,17–0,37 |
| UIC60 | 4 Loch-600/Φ28 | 17,47 kg | Cr: Kleiner oder gleich 0,25 | |
| UIC60 | 4 Loch-630/Φ25 | 18,1 kg | P: Kleiner oder gleich 0,035 | |
| UIC54 | 4 Loch | 14,34 kg | S: Kleiner oder gleich 0,035 | |
| UIC54 | 6 Loch-800 | 19,94 kg | ||
| BS 47-1 | BS75R | 4 Loch | 6,56 kg | |
| BS60A | 4 Loch | 5,61 kg | ||
| BS80A | 4 Loch | 6,5 kg | ||
| BS90A | 685.8/Φ26 | 13,23 kg | 50# Chemikalie | |
| BS90A | 792.9/Φ26.2 | 15,34 kg | Zusammensetzung(%): | |
| BS100A | 4 Loch | C: 0.62-0.70 | ||
| 90/91LB | 4 Loch | 18,08 kg | Mangan: 0,50–0,80 | |
| 90/91LB | 6 Loch | 19,9 kg | Si: 0,17–0,37 | |
| ALS | 50kg | 4 Loch | 14,3 kg | Cr: Kleiner oder gleich 0,25 |
| 50kg | 6 Loch | 19,5 kg | P: Kleiner oder gleich 0,035 | |
| S49 | 4 Loch | 9,71 kg | S: Kleiner oder gleich 0,035 | |
Wie viel wiegt die Lasche T 5916 in kg?
Die 1 Meter lange Lasche (T-5916) für 60 kg UIC-Schienen, ausgeführt mit 6 Löchern, hat ein Gewicht von 28.850 kg. Es handelt sich um eine gewöhnliche Lasche, die bei Indian Railways zum Verbinden von 60-kg-Schienen verwendet wird.
- Beschreibung: 1 Meter lange gewöhnliche Fischplatte 60 kg (RT-5916).
- Gewicht: 28.850 kg pro Platte.
- Komponenten: Jedes Set enthält normalerweise 2 Laschen und 6 Laschen und Muttern gemäß RDSO/T-1899.
- Anwendung: Zur Befestigung von 60 kg/m UIC-Schienen, oft mit 6 Bolzenlöchern.
| Kombinationslasche Nr. | |
|---|---|
| 50 kg/90 R | CSO-C-1900(M) &1901(M) |
| 60 kg/52 kg | T-696 BIS T-699 |
| 52 kg/90 kg | CSO-C-1944(M) &1945(M) |
| 90R/90BS | T-10559 BIS T-10560 |
Andere Arten von Schienenverbindungen
I. Standard-Lasche
| Schiene Abschnitt |
Zeichnung Nummer |
Gewicht pro Paar (kg) |
Gesamtlänge der Fischplatte [mm (Zoll)] |
Länge von Mitte zu Mitte Lochdurchmesser [mm (Zoll)] |
Durchmesservon Fischbolzenlöcher (mm) |
|---|---|---|---|---|---|
| 52kg | 090M | 28.71 | 610(24) | 166(6.5) | 27 |
| 90R | 071M | 26.11 | 610(24) | 166(6.5) | 27 |
| 90R | 059M | 19.54 | 460(18) | 114(4.5) | 27 |
| 75R | 060M | 13.58 | 420(16.5) | 102(4) | 27 |
| 60R | 961M | 9.98 | 410(16) | 102(4) | 24 |
| 50R | 1898M | 8.31 | 410(16) | 102(4) | 20 |

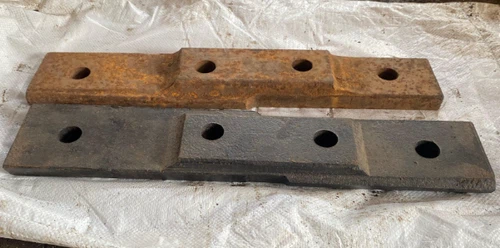

II. Gerüttelte Lasche
| Gerüttelte Lasche für 60 kg | T-5849 | Klemme für gekippte Lasche für 60 kg | T-4016 |
|---|---|---|---|
| Gerüttelte Lasche für 52 kg | T-5848 | Klemme für gekippte Lasche für 52 kg | T-5551 |
| Gekröpfte Lasche für 52 kg (1 MTR. LANG) | T-5915 | ||
| Gekröpfte Lasche für 60 kg (1 MTR. LANG) | T-5916 |
Aus welchem Material besteht die Schienenverbindungsschiene?
Schienenverbindungsstäbe (auch Laschen, Verbindungsstäbe oder Winkelstäbe genannt) bestehen hauptsächlich aus hochfestem Kohlenstoffstahl wie 45#-, 50#- oder 55#-Stahl und sind dafür ausgelegt, hohen Belastungen, Verschleiß und Beanspruchung in Eisenbahnschienen standzuhalten. Sie werden in Standard-Schraubverbindungen zum Verbinden von Schienenenden verwendet. Dabei werden Materialien wie warm-gewalzter, wärme-behandelter Stahl oder, in speziellen Fällen zur elektrischen Isolierung, duroplastische Verbundmaterialien verwendet.
| Materialtyp | Typische Note/Bezeichnung | Chemische Zusammensetzung (Gew.-%) | Hinweise / gleichwertige Standards |
|---|---|---|---|
| Kohlenstoffbaustahl | Q235(GB/T 700) | C:Kleiner oder gleich 0,22 Si:Kleiner oder gleich 0,35 Mn: 0.30-0.65 P:Kleiner oder gleich 0,045 S:Kleiner oder gleich 0,045 |
Gängiger Weichstahl für allgemeine Verbindungsstangen. ÄhnlichASTM A36, S235JR. |
| Kohlenstoffbaustahl | Q255(GB/T 700) | C: 0.18-0.28 Si:Kleiner oder gleich 0,35 Mn: 0.40-0.70 P:Kleiner oder gleich 0,045 S:Kleiner oder gleich 0,045 |
Etwas höhere Festigkeit als Q235. |
| Stahl mit mittlerem Kohlenstoffgehalt | 50Mn / 50BA(GOST 10779) | C: 0.47-0.55 Si: 0.17-0.37 Mn: 0.80-1.20 P:Kleiner oder gleich 0,040 S:Kleiner oder gleich 0,045 |
Klassischer hochfester Laschenstahl. Wird häufig für Hauptleitungsverbindungen verwendet. |
| Stahl mit mittlerem Kohlenstoffgehalt | 55#(GB/T 699) | C: 0.52-0.60 Si: 0.17-0.37 Mn: 0.50-0.80 P:Kleiner oder gleich 0,035 S:Kleiner oder gleich 0,035 |
Standardstahl mit mittlerem Kohlenstoffgehalt für anspruchsvolle Anwendungen. ÄhnlichAISI 1055. |
| Legierter Stahl | 42CrMo(GB/T 3077) | C: 0.38-0.45 Si: 0.17-0.37 Mn: 0.50-0.80 Cr: 0.90-1.20 Mo: 0.15-0.25 P:Kleiner oder gleich 0,035 S:Kleiner oder gleich 0,035 |
Hoch-feste, hoch-Zähigkeitslegierung für anspruchsvollen Einsatz. ÄhnlichAISI 4140/4142. |
2008 gegründet,GNEE-SCHIENEist ein weltweit führender Hersteller und Lieferant von Eisenbahnkomponenten, spezialisiert auf hohe QualitätSchienenlaschen(Verbindungsstäbe/Verbindungsstäbe) mit starker Produktionskapazität und globalen Servicekapazitäten.
Unser Schienenlaschen-Portfolio ist umfassend und entspricht internationalen Standards, einschließlich UIC, AREMA, BS, DIN und GB, und umfasst Systeme für leichte Schienen (8 kg-30 kg), schwere Schienen (38 kg-75 kg) und Kranschienensysteme (QU70-QU120). Wir bieten verschiedene Typen wie isolierte Verbindungsstangen, gewölbte Laschen und Kompromiss-Schienenverbindungen mit präzisen Spezifikationen (4 -Loch/6 Löcher, 24 Zoll/36 Zoll) an, die eine hervorragende mechanische Leistung gewährleisten. Wir halten strenge Qualitätskontrollen ein, die durch die ISO 9001:2015-Zertifizierung, ein internes Inspektionszentrum und externe Audits durch SGS und BV unterstützt werden. Unser One-Stop-Service umfasst Anpassung, Produktion, Verpackung und After-Sales-Support, maßgeschneidert auf die Projektanforderungen der Kunden.
