Produkteinführung
Der elastische Clip-Befestiger vom Typ VI ist für Schottergleise mit abgesetzten Spannbetonschwellen geeignet, auf denen 60-kg/m- oder 75-kg/m-Schienen verlegt werden. Der minimale Kurvenradius beträgt nicht weniger als 400 m und die maximale Achslast beträgt 25–30 t.
Die Verbindungselemente vom Typ VI können die folgenden Linien und Betriebsbedingungen erfüllen:
Der minimale Kurvenradius beträgt 400 m.
Die maximale Zugachslast beträgt 30 t, die Höchstgeschwindigkeit 120 km/h.

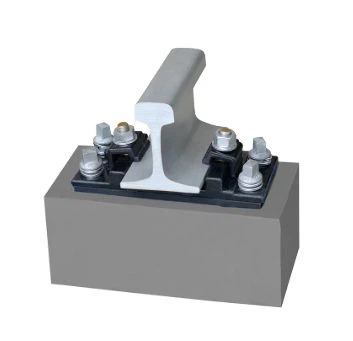

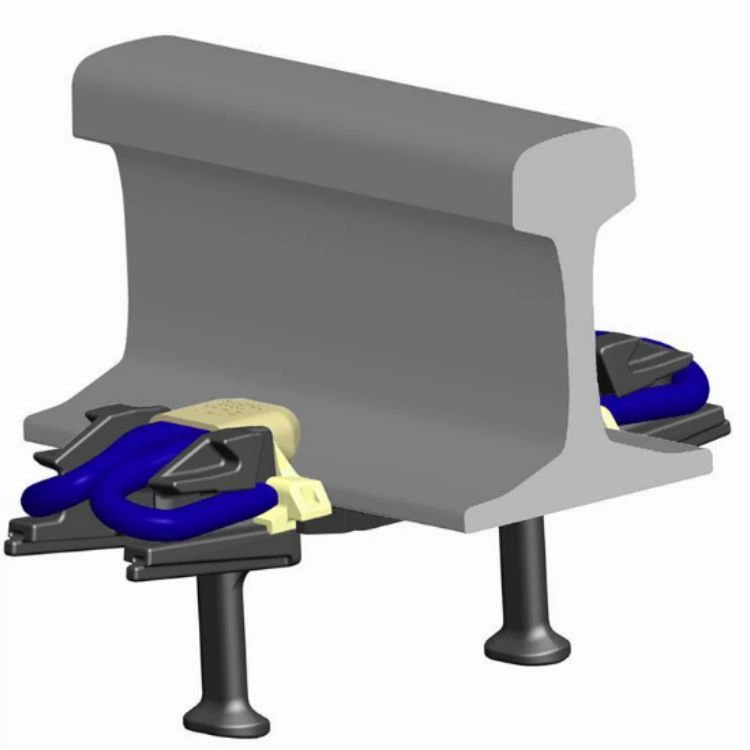

Befestigungsteile:Das elastische Clip-Befestigungssystem Typ IV ist ein Schnallensystem für eine schulterlose Laufschiene. Das Befestigungssystem besteht aus einer C4-Schienenklemme (Verbindung JA, JB-Elastikstab), einer eingebetteten Schienenschulter vom Typ IV, einem Isolationsmessblock undGummi-Schienenpolster.
Typ-V-Befestigungssystem – strukturelle Leistungen
| Leistungselement | Typischer Spezifikationsbereich | Test-/Referenzbasis |
|---|---|---|
| Vertikale statische Klemmkraft (Spitzenlast) | 9–15 kN pro Clip | Statischer Belastungstest im Labor |
| Vertikale Steifigkeit (Befestigungssystem) | 30–60 kN/mm (mit Schienenpolster) | Kompressionstest der Baugruppe |
| Seitenwiderstand (pro Befestigungssatz) | Größer oder gleich 7–12 kN | Seitlicher Drucktest |
| Längswiderstand (pro Befestigungssatz) | Größer oder gleich 9–14 kN | Kriechwiderstandsprüfung der Schiene |
| Elastische Durchbiegung des Clips | 9–12 mm (keine bleibende Verformung) | Clip-Last-Durchbiegungs-Kurve |
| Schienensitzkompression | Kleiner oder gleich 2,0 mm unter Auslegungslast | Schienenauflage + Schwellentest |
| Ermüdungslebensdauer des Clips | Größer oder gleich 5 Millionen Zyklen | Zyklischer Ermüdungstest |
| Ermüdungslebensdauer der Baugruppe | Größer oder gleich 3 Millionen Zyklen ohne Funktionsverlust | Systemermüdungstest |
| Elektrischer Isolationswiderstand | Größer als oder gleich 5 kΩ (trocken), Größer als oder gleich 3 kΩ (nass) | Isolationsleistungstest |
| Fähigkeit zur Messgerätrückhaltung | Weniger als oder gleich 1,0 mm seitliche Verschiebung unter Auslegungslast | Track-Panel-Test |
| Auftriebswiderstand | Größer oder gleich 6–10 kN | Vertikaler Auszugstest- |
| Umweltverträglichkeit | Keine Rissbildung oder Verlust der Zehenlast nach Temperaturwechsel (–40 Grad bis +70 Grad) | Umweltalterungstest |
| Korrosionsschutz | Mindestens 500–1000 h Salzsprühnebel (HDG/Dacromet-Optionen) | Beschichtungskorrosionstest |
